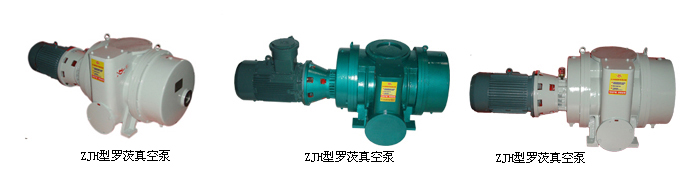

ZJH羅茨真空泵

概述

ZJH型帶溢流閥羅茨真空泵,在原有的基礎上(ZJ、ZJP)改進的第四代新產品,利用一對8字型轉子在泵腔中作等速反向轉動而產生吸氣和排氣作用。每個轉子用兩個軸承支承,利用一對同步齒輪,使兩個轉子的相對位置始終保持不變,轉子與轉子、轉子與泵體、轉子與側蓋之間都有間隙,因而工作腔內沒有摩擦,無需潤滑。泵轉子的支承采用了可靠的消隙結構,風葉采用電腦動平衡高精度斜齒輪,運行平穩,噪聲低,使用更加可靠,可在高壓差下長期運行。動密封部位采用我公司產品特殊密封,保證泵腔內無油無水無泄露,解決羅茨泵老大難(齒輪油進入泵腔內,泵內吸到水到齒輪及漏油現象),確保齒輪和軸承使用壽命。本型泵的進氣和排氣口之間裝有自重閥,其作用是當排氣口與進氣口之間的壓力差超過閥自重時,閥自動打開。這個壓力是泵能可靠運行的最大壓力差。因而帶流閥羅茨泵具備自動防過載功能。

ZJH型羅茨真空泵在較低的入口壓力下具有較大的抽氣速率,并具備自動防載功能。但是,由于本型泵的結構屬于干式間隙密封,為了獲得一定的抽氣速率和真空度,減少返流,必須降低前級泵的壓力,因此使用時必須有前級真空泵與之串聯,前級真空泵抽到一定的真空度(0.08mpa至0.09mpa),再起動羅茨真空泵,根據實際需要,可選用不同的真空泵作為前級泵,如爪式無油泵、螺桿泵、2H滑閥泵、2X旋片泵、水環泵(立式無油泵),得到的極限真空度有所不同。水環泵作為前級泵時,特別適合抽除大量可凝性氣體的場合。

工作原理圖

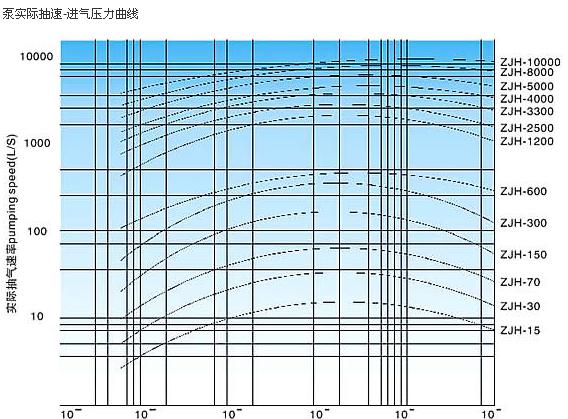

主要性能參數

型號 抽氣速率Pumping Speed 極限壓力Ultimate pressure 進氣口徑 排氣口徑 轉速(r/min) 功率(KW) 重量(Kg)
Model (L/S) (m3/h) pa torr Inlet Diam Outlet Diam Rotational Speed Motor Power Weight
ZJH-15 15 54 6×10-2 4.5×10-4 45 45 1420 0.55 50
ZJH-30 30 108 6×10-2 4.5×10-4 45 45 2890 1.1 60
ZJH-70 70 252 6×10-2 4.5×10-4 80 80 2890 1.1 75
ZJH-150 150 540 6×10-2 4.5×10-4 100 80 2890 2.2 230
ZJH-300 300 1080 6×10-2 4.5×10-4 160 100 2980 4 300
ZJH-600 600 2160 6×10-2 4.5×10-4 200 160 2980 5.5/7.5 760
ZJH-1200 1200 4320 6×10-2 4.5×10-4 250 200 2980 7.5/11 890
ZJH-2500 2500 9000 6×10-2 4.5×10-4 320 200 2980 15 1300
ZJH-3300 3300 11880 6×10-2 4.5×10-4 320 250 2980 18.5 1500
ZJH-5000 5000 18000 6×10-2 4.5×10-4 320 250 2980 30 2100
ZJH-10000 10000 36000 6×10-2 4.5×10-4 320 250 2980 55 2900

注:本泵型有普通密封和特殊密封,羅茨真空泵需要前級泵配套使用,選用不同的前級泵得到極限壓力有所不同。

注意:由于產品不斷更新,如產品外觀和結構與實物不一致時,應遵循雙方技術協議和合同,不再另行通知。
